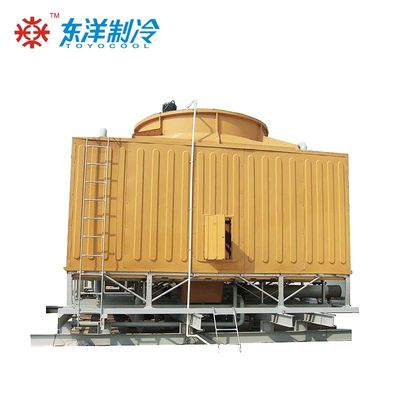

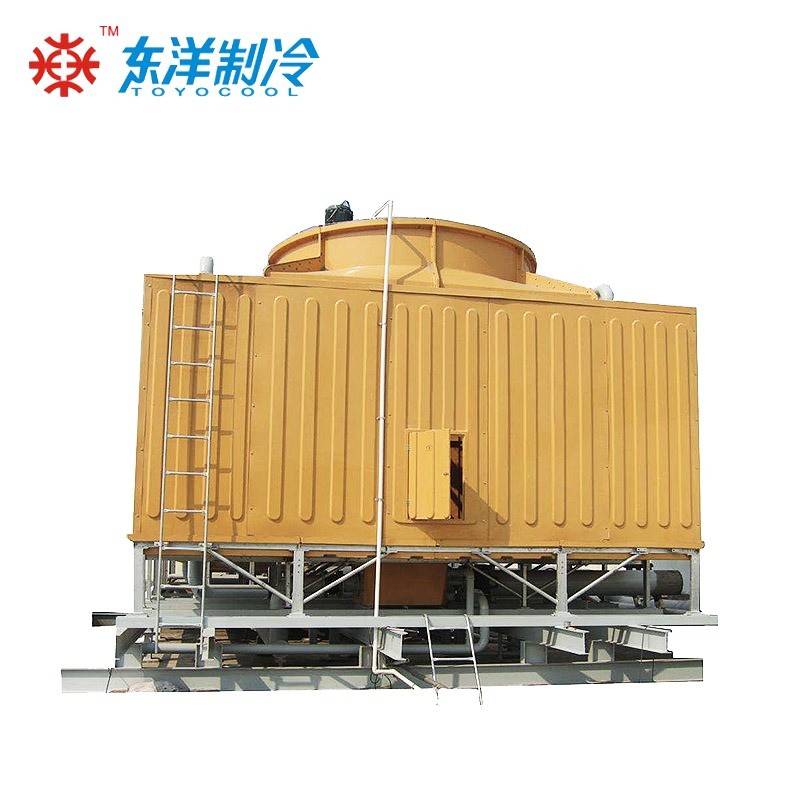

برج خنک کننده آب صرفه جویی در انرژی برج خنک کننده بزرگ سیستم های مربع

طراحي برج خنک کننده تويو پيشرفته و جامد

طراحی ساختاری کلی برج خنک کننده با استفاده از جدید CAD / CAM (برنامه فرآیند تولید) ، ظاهر خطوط سخاوتمندانه، درجه بالا،ترکیب چند میز (می تواند یک بار اجرا شود تا به هدف صرفه جویی در انرژی برسد)، ساختار کلی از جامد و پایدار، سفتی خوب، مقاومت در برابر 12 طوفان، 8 زلزله، بار برف 200kg/m2.علاوه بر این برج مجهز به یک کانال نگهداری صفحه فولادی الگویی و برج خنک کننده به وضوح قرار داده شده با روشن و خاموش در حال اجرا ضد برق و جلوگیری از سقوط علائم، نگهداري خيلي راحت و امنه

داربست فولادی:

انتخاب بدن برج از استاندارد ملی Q195، Q235، خم کردن و تولید صفحه فولاد، ضد خوردگی سطح مطابق با BS ENISO 1461:1999 استاندارد گرم غوطه ور شدن گالوانیزه درمان به حداقل رساندن درجه اکسیداسیون، قوی و با دوام.

از فیبرگلاس:

طراحی شده برای استفاده از توربین باد صرفه جویی در انرژی با سرعت بازگشت، نرخ بازیابی انرژی حرکتی بیش از 30٪، فشار کامل فن را کاهش می دهد، قدرت موتور را کاهش می دهد،برای دستیابی به هدف صرفه جویی در انرژی و مصرف کم.

مواد اصلی پوسته سواری آب و شاسی برای جلوگیری از اسید، قلیایی و مقاومت در برابر خوردگی از پلاستیک تقویت شده با فیبر شیشه ای با درجه بالا، مقاومت کششی برتر و عایق رسانا استفاده می شود،مقاومت در برابر عوامل طبیعی، اشعه ماوراء بنفش و فرسایش شیمیایی، مثل همیشه جدید، ضد شعله برای 20 سال بدون محو شدن، عمر طولانی. رنگ پوسته خاکستری روشن برای رنگ اصلی کارخانه من،با رعایت کامل الزامات مالک.

کمترین سر و صدا، کمترین هزینه

طرفدار:

انتخاب آلیاژ آلومینیوم با قدرت بالا برج خنک کننده قوس آکورد بزرگ مخصوص فن، حجم بزرگ هوا، سر و صدا کم، وزن سبکلایه سطحی درمان ضد خوردگی اسپری با چسبندگی بالا 8 سطح، ضد خوردگی، ضد اکسید. زاویه تیغ قابل تنظیم برای پاسخگویی به الزامات مختلف، نصب و نگهداری ساده. تعداد تیغه های فن 4 نیست،و تیغه ها را می توان به راحتی ترکیب و جدا کرد;

روش نصب فن معکوس می تواند صداهای برج خنک کننده را 3-5dB (A) و خروجی هوا را بالاتر از فضای محدودی پرتو کمتر کاهش دهد.

موتور:

استفاده از موتور برج خنک کننده مخصوص مارک مشهور جهانی ABB، سطح حفاظت IP55، سطح عایق بندی کلاس F، با استفاده از بیش از ده سال، عملکرد برجسته، کارایی بالا،سر و صدا کم، مصرف انرژی کمتر.

تبعید خوب گرما، کاهش آب

پرکننده:

انتخاب مواد پلی وینیل کلرید (PVC) با کیفیت بالا، قالب بندی خلاء خلاء، قدرت و انعطاف پذیری مواد، مقاومت در برابر ماوراء بنفش، شکننده شدن آسان، عدم حفره پذیری،بدون حباب بدون ناخالصی های آشکار و مواد کمکی که به خوبی پراکنده شده اند، سطح روغن، بدون بوی تحریک کننده، حفاظت از محیط زیست، مهار کننده شعله، عمر طولانی ضد پیریکه می تواند به طور موثر زمان تماس بین آب و باد خنک کننده در برج را افزایش دهدمقاومت باد کوچک است، هیدروفیلیتی خوب، بهره وری خنک کننده بالا. دستگاه جمع آوری آب عسل در انتهای کاهش می دهد از دست دادن آب به 0.01٪ از حجم آب گردش.(درجه حرارت آب کار -50 °C ~ 58 °C).5 °C، بیشتر از این مقدار، لطفاً مواد P.P را برای پرکننده های با دمای بالا انتخاب کنید).

توزیع یکنواخت آب، نگهداری آسان، ورق پرکننده دارای ویژگی های حرارتی و مقاومت خوب است.می تواند به طور کامل نیازهای طراحی میدان تبادل گرما و جریان برج خنک کننده را برآورده کندقاب پرکننده و نردبان از لوله گرم گالوانیزه شده ساخته شده اند.

سیستم توزیع آب:

در کنار سالها تجربه توليد بر اساس جديدترين تئوري هاي طراحي صنعت برج هاي خنک کننده بين الملليبرج خنک کننده برند "توئو" از آب توزیع حوضچه و استخر استفاده می کند، که فشار آب پایین در برج، صرفه جویی در انرژی، حتی اسپریلر، و هیچ قطعات متحرک. علاوه بر این،وسط برج مجهز به کانال های نگهداری برای نگهداری راحت تر است.

مقاومت در برابر خوردگی، عمر طولانی

قطب اتصال کابل های آلومینیومی از قطعات گیرنده خارجی:

انتخاب مواد آلیاژ آلومینیوم ویژه، با سفتی و قدرت بهتر، وزن سبک، آسان برای نصب گیرنده خارجی؛ سیم کشی کابل لوله رابط آب بندی بالا، یکنواخت نیروی بارج؛لایه سطحی برای انجام درمان ضد خوردگی اسپری با چسبندگی بالامقاومت در برابر خوردگی و اکسیداسیون

استفاده از شرایط دمای محیط محدود نمی شود:

درجه حرارت بالا یا محیط فاضلاب:

دمای آب گردش بیش از 58.5 درجه سانتیگراد، ارزش PH بیش از 6-8 حاوی اسیدهای قوی و قلیات و کیفیت آب کل جامد بیش از 5000mg / L،حاوی روغن (قیر) بیش از 10 mg / L یا حاوی ناخالصی های مکانیکی با قطر بیشتر از 5mm، طراحی و تولید ویژه ای لازم است.

محیط با دمای پایین:

محیط یخ زدایی با دمای پایین در زمستان نیاز به استفاده مداوم دارد، می تواند به طور خاص برای اضافه کردن بخاری های الکتریکی و حلقه باز کننده دوش طراحی شود.آب را به لور نزنید تا از یخ شدن جلوگیری شود.

جریان متقاطع (RT) آب در هر دو طرف به برج خنک کننده مربع هوا مزایای:

صدا بسیار کم

سر و صدا برج خنک کننده جریان متقابل عمدتا به دو نوع تقسیم می شود:

اول: سر و صداي باد

ما برنامه درمان را برای

بعد از یک دوره طولانی از آزمایش و آزمایش و مقایسه در محل کاربری، این بخش تیغه وسیع فن آلیاژ آلومینیوم را توسعه داد.شور فن بزرگ برج خنک کننده قوس آکورد از همان مشخصات حداقل 3Db پایین تر است;;

B استفاده می کند برند معروف داخلی ABB کارایی بالا و نوع کم سر و صدا کاملا بسته موتور برج خنک کننده ویژه، همراه با کمربند های وارداتی (مقاومت درجه حرارت بالا،مقاومت لباس) و انتقال کارخانه بخشی از دینامیک، درمان تعادل استاتیک، قادر به کنترل سر و صدا به حداقل خواهد بود؛

ج: بخش انتقال با انتقال کم سرعت برای به حداقل رساندن بیشتر سر و صدا مجهز است.

نوع دوم: سر و صدا آب

ما برنامه درمان را به عنوان

یک حوضه آب پاشی با یک صفحه پوشش برای مهر زدن صدای خط لوله به آب داخل حوضه آب پاشی؛

B کنترل بالای اسپرینکر: از حوضه اسپرینکر تا پرکننده قطره آب با ارتفاع 180 میلی متر، که توسط صفحه شیشه ای فولادی که در برج بسته شده است احاطه شده است.

C کنترل پایین آب خیس: پرکننده وارد عمق حوضه جمع آوری آب حدود 50 میلی متر می شود، هیچ صدای سقوط آب تولید نمی شود.

D مجهز به دستگاه خودکار پر کردن دریچه شناور، برای جلوگیری از آب خنک کننده در حوضه آب، از سر و صدا پمپاژ می شود.

E به بخش باد در اطراف نصب لوله های ورودی هوا، می تواند کنترل پرکننده → حوضه جمع آوری آب از آب سقوط صدا در برج؛

آب شناور خیلی کم است

برج خنک کننده برند تویو چه ضد جریان باشد یا جریان متقابل شناور از دست دادن آب بسیار کم است، ما برنامه را در نظر می گیریم.

یک قسمت محرک مجهز به موتور کم سرعت است.

B پورت اتصال سیستم اسپرینکر به طور کامل بسته شده است.

C انتهای پرکننده در هر دو طرف دستگاه جمع آوری آب شبیه حلزون خود زنبور

D. مهر و موم خوب طرف اتصال پوسته پلاستیکی تقویت شده از فیبر شیشه ای و در صورت لزوم، اضافه کردن مهر و موم؛ E. نصب یک تغذیه در اطراف بخش ورودی.

E بخش ورودی باد در اطراف نصب لوله های ورودی هوا، کنترل بیشتر از دست دادن قطرات آب در برج؛

F حوضه جمع آوری آب مجهز به دستگاه سرریز است، هنگامی که سرعت جریان یا آب پر شدن بیش از حد بزرگ است، اجازه داده نمی شود که از خارج پر شود.
